PHM-7530Ex三通道模擬量輸入模塊
產品概述
將工業現場危險區的3路電流信號隔離轉換為數字信號，按照MODBUS RTU通訊協議。通過RS485通訊方式，將數字信號提供給PHM-7100、PLC或上位機系統。
產品特點
1）支持帶電熱插拔
2）低功耗設計、低溫漂、自動零點校準
產品概述
將工業現場危險區的3路電流信號隔離轉換為數字信號，按照MODBUS RTU通訊協議。通過RS485通訊方式，將數字信號提供給PHM-7100、PLC或上位機系統。
產品特點
1）支持帶電熱插拔
2）低功耗設計、低溫漂、自動零點校準
3）支持MODBUS RTU通訊協議，通訊速率高達115200bps
4）輸入信名之間/通訊/電源 完全隔離
5）支持電源總線和接線端子兩種方式供電和通訊
6）與PHM-7100配合使用支持MODBUS TCP/IP，簡化安裝
維護流程，提升數據傳輸性能
| 供電電壓 | 20~35V DC |
|---|---|
| 配電輸出電源 | 電路輸出20mA DC時， 配電電壓大于16V DC |
| 輸入信號 | 二、三線制或直流4~20mA DC |
| 精度 | 0.1% |
| 響應時間 | ≤10ms |
| 通道數 | 3通道 |
| 通訊接口 | RS-485 |
| 通訊協議 | MODBUS RTU |
| 絕緣強度 | ≥2500VAC(本安端與非本安端) |
| 絕緣電阻 | ≥100MΩ |
| 適用的現場設備 | 二、三線制叛送器或電流源 |
| 工作溫度 | -20°C~+60°C |
| 存儲溫度 | -40°C~+85°C |
| 環境濕度 | ≤95%RH無凝露 |

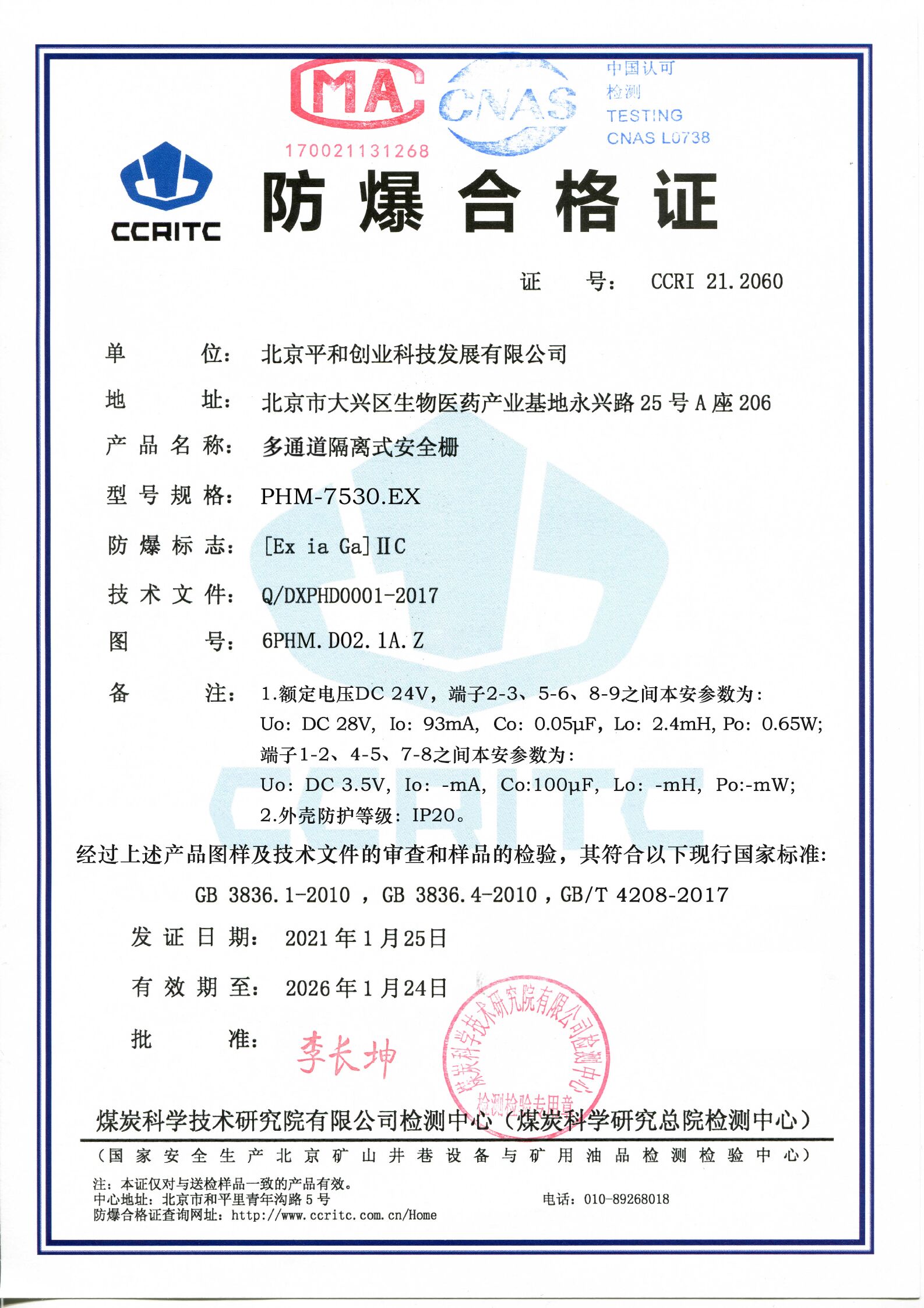

| 防爆標志 | [Exia Ga] ⅡC |
| 認證參數 |

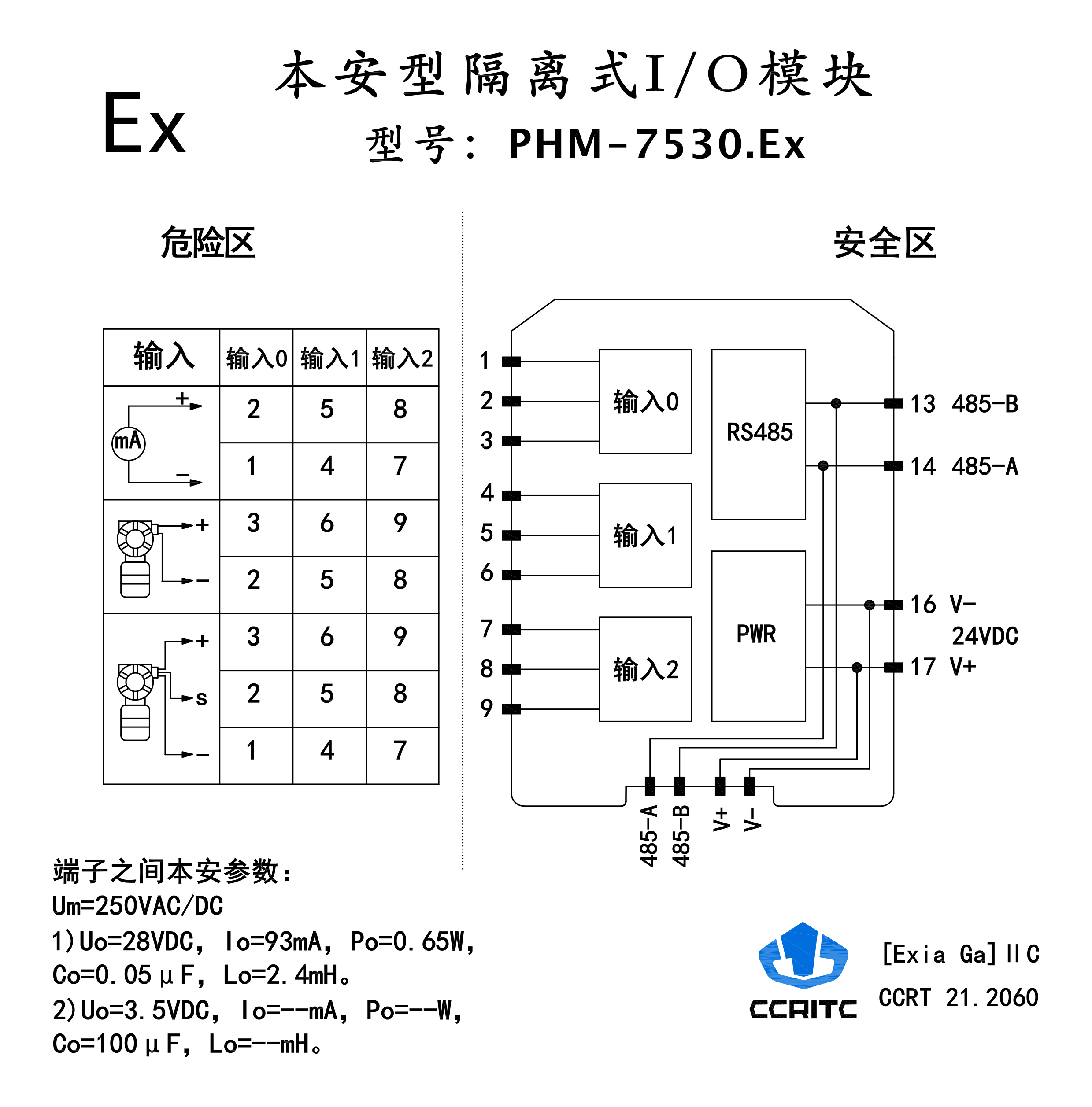

端子2-3,5-6,8-9：Uo=28V DC Io=93mA Co=0.05 μF Lo=2.4mH Po=0.65W
端子1-2,4-5,7-8：Uo=3.5V DC Io=-mA Co=100 μF Lo=-mH Po= -mH
|
| 安裝場所要求 | 可具有ⅡA 、ⅡB 、ⅡC危險氣體的0區本安儀表相連接 |
| 尺寸規格 | 110mmx17.5mmx90mm（長寬高） |
| 安裝方式 | DIN35mm型導軌 |
