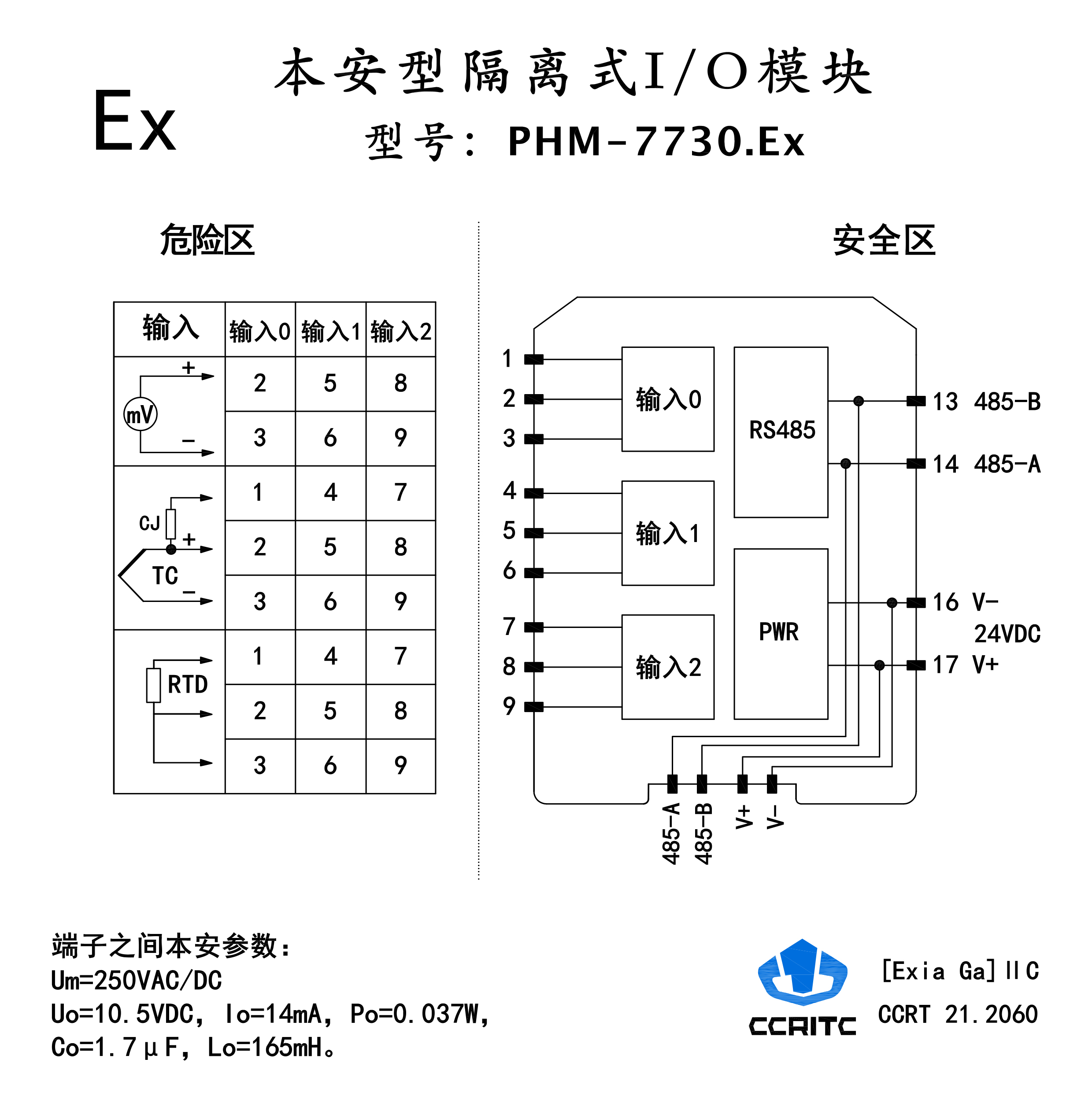

PHM-7730Ex三通道溫度量輸入模塊
產品概述
將工業現場危險區的3路溫度信號隔離轉換為數字信號，按照MODBUS RTU通訊協議。通過RS485通訊方式，將數字信號提供給PHM-7100、PLC或上位機系統。
產品特點
1）支持帶電熱插拔
2）每路輸入信名吁通過編程設置，熱電阻/熱電偶/電阻/mV
將工業現場危險區的3路溫度信號隔離轉換為數字信號，按照MODBUS RTU通訊協議。通過RS485通訊方式，將數字信號提供給PHM-7100、PLC或上位機系統。
產品特點
1）支持帶電熱插拔
2）每路輸入信名吁通過編程設置，熱電阻/熱電偶/電阻/mV
3）支持MODBUS RTU通訊協議，通訊速率高達115200bps
4）輸入信名之間/通訊/電源 完全隔離
5）支持背板導軌和接線端子兩種方式供電和通訊
6）與PHM-7100配合使用支持MODBUS TCP/IP，簡化安裝
維護流程，提升數據傳輸性能
| 供電電壓 | 20~35V DC |
|---|---|
| 輸入信號 | 熱電阻／熱電偶／電阻／mV |
| 通道數 | 3通道 |
| 通訊接口 | RS-485 |
| 通訊協議 | MODBUS RTU |
| 冷端精度 | 1℃ |
| 溫度漂移 | 0.005% FS /°C |
| 組態方式 | PC可編程 |
| 絕緣強度 | ≥2500VAC(本安端與非本安端) |
| 絕緣電阻 | ≥100MΩ |
| 適用的現場設備 |
B、E、J、K、N、R、S、T熱電偶或毫伏信名儀表傳感器
兩線或三線熱電阻Cu50、Cu100、Pt100、Pt1000
|
| 工作溫度 | -20°C~+60°C |
| 存儲溫度 | -40°C~+85°C |
| 環境濕度 | ≤95%RH無凝露 |
| 防爆標志 | [Exia Ga] ⅡC |
| 認證參數 | Um= 250V Uo =8.4V lo =31mA Co =4.8 μ F Lo = 20mH Po =65mW |
| 安裝場所要求 | 可具有ⅡA 、ⅡB 、ⅡC危險氣體的0區本安儀表相連接 |
| 尺寸規格 | 110mmx17.5mmx90mm（長寬高） |
| 安裝方式 | DIN35mm型導軌 |
