溫度量輸入隔離式安全柵
概 述
底板安裝型隔離式安全柵：PHD-11HT-*1可將危險區域內溫度傳感器發出的低水平直流信號
(TC)轉換為4~20mA電流信號，用于驅動安全區域負載。此產品內置冷端補償功能，可智能
組態，熱電偶的實際量程范圍可通過計算機軟件進行設定。具有斷線報警功能和超出量程
范圍報警功能。
該產品需獨立供電，電源、輸入、輸出三端隔離。

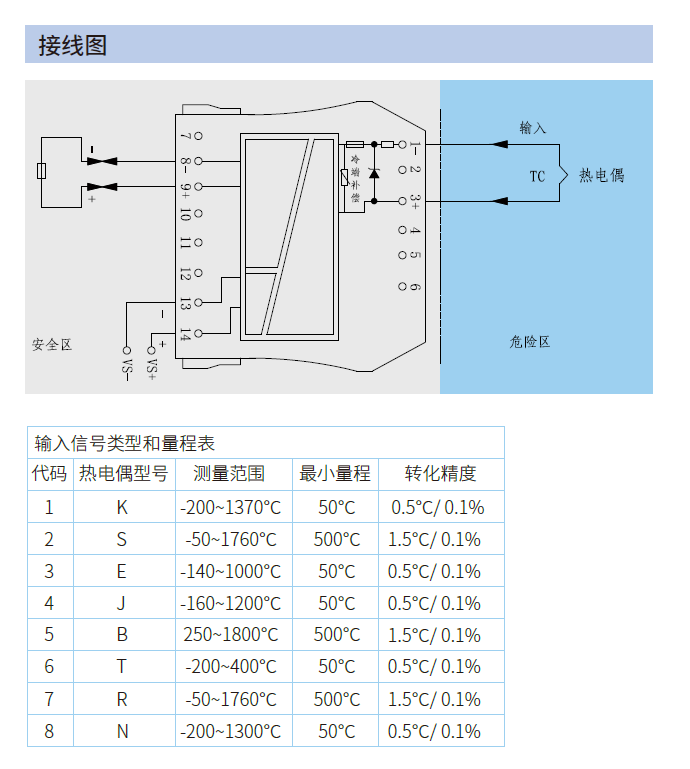

“*”表示熱電偶輸入類型，具體型號用代碼表示(詳見下圖)
| 通道數 | 一入一出 |
|---|---|
| 供電電壓 | 18～35V DC，功耗約1.2W(24V DC，輸出20mA時） |
| 電源保護 | 電源反向保護 |
| 輸入信號 | K、S、E、J、B、T、R、N熱電偶信號(詳見“輸入信號類型和量程表”） |
| 信號范圍 | 對應熱電偶的測量范圍-10~100mV |
| 量程范圍 | 用戶訂貨時自行制定組態，在尾號指明或另說明 |
| 內置冷端補償 | ±1℃(補償范圍-20℃~+60℃) |
| 輸出信號 | 4～20mA |
| 輸出負載能力 | 0～500Ω(可定制) |
| LED指示燈 |
綠色? 電源指示
低量程報警黃燈亮；高量程報警紅燈亮
斷線報警紅燈閃爍
|
| 輸出精度 | 詳見“輸入信號類型和量程表” |
| 響應時間 | 500ms達到最終值的90% |
| 溫度漂移 | 0.005%F.S/℃ |
| 溫度參數 | 工作溫度 -20℃~+60℃；存儲溫度 -40℃~+80℃ |
| 空氣相對濕度 | 10%~95%RH無凝露 |
| 絕緣強度 | 本安端與非本安端（≥3000VAC/min)；電源與非本安端之間（≥1500VAC/min) |
| 絕緣電阻 | ≥100MΩ(輸入/輸出/電源間) |
| 電磁兼容性 | 符合IEC 61326-1(GB/T 18268)，IEC 61326-3-1 |
| 導線要求 | 橫截面≥0.5mm2；絕緣強度≥500V |
| 適用的現場設備 | K、S、E、 J、B、T、R、N熱電偶傳感器 |
| 安裝場所 | 安裝在安全區，可與最高處于0區，IIC，20區，IIIC 危險場所的本安儀表連接 |
| 外形尺寸 | 寬104.8mm×高116.1mm |

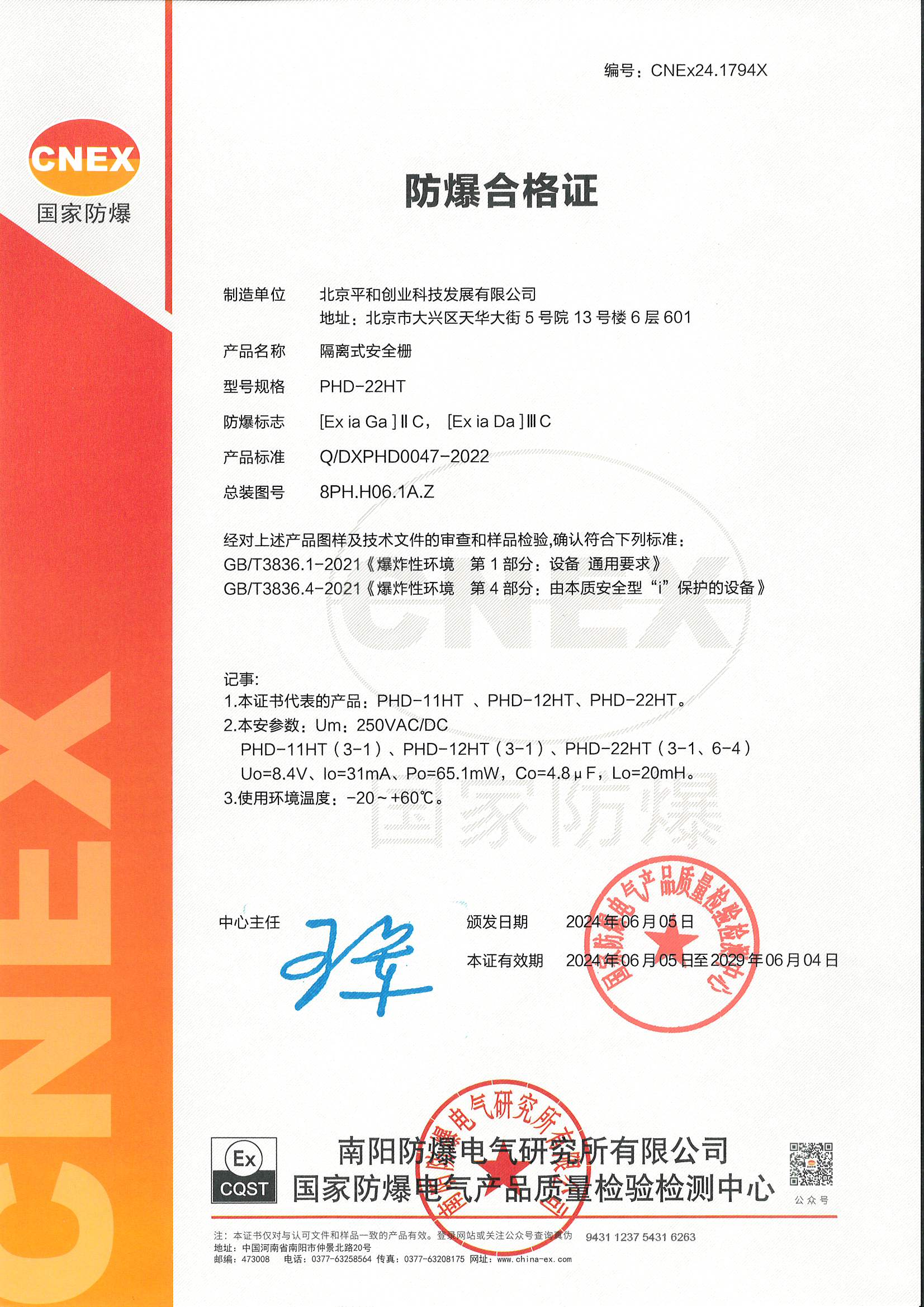

| 認證機構 | 國家防爆電氣產品質量檢驗檢測中心CQST |
| 認證標準 | GB/T 3836.1-2021、GB/T 3836.4-2021 |
| 防爆標志 | [Exia Ga]ⅡC、[Exia Da]ⅢC |
| 認證參數(端子3-1之間) | Um：250V AC/DC，Uo=8.4V DC，Io=31mA，Po=65.1mW，Co=4.8μF，Lo=20mH |
